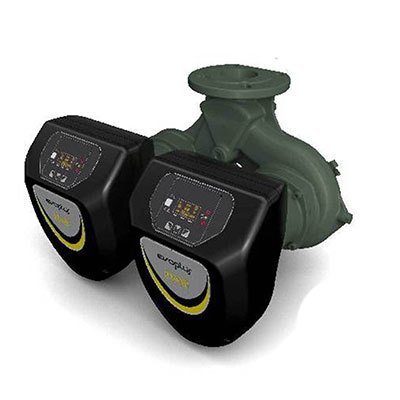

Baymak Dab Evoplus D 100/220.40M Frekans Konvertörlü End.Tip Sirkülasyon Pompası

EVOPLUS D 100 / 220.40 M
 GENEL VERİ  UYGULAMALARI
EVOPLUS elektronik sirkülatörler, konut ve ticari binalar için ısıtma, havalandırma ve iklimlendirme sistemlerinde kullanılabilir:
-Büyük konutlar -
Site içi ve apartman blokları - Evler  -Klinikler ve Hastaneler - Okullar - Ofis binaları
-Gayrimenkul Varlıkları
Tüm modeller hem tek hem de ikiz versiyonda mevcuttur.
İkinci sıcak su sirkülasyonu için bronz pompa gövdesi ile üretilmiştir. Tekli versiyonda 1 ½ "dişli bağlantı ile birlikte DN 32 ve DN 40 flanşlı bağlantı mevcuttur.
Harici sinyal 0-10 veya PWM için ve cihazlar arasında haberleşme için uyumlu Modbus (özel iletişim modülüne sahip Lonbus).

ISITMA UYGULAMALARI
Çeşitli uygulamalarda ihtiyaç duyulan ısıtma, ortam sıcaklığı ve değişen doluluk seviyeleri nedeniyle gündüz / gece önemli ölçüde değişir.
Bu durum, çeşitli odaların farklı gereksinimleri ve karmaşık tesislerdeki çeşitli devre dallarının açılması veya kapatılmasıyla birleştirilmektedir. Elektronik kontrollü ıslak rotorlu pompalar, neredeyse tüm doğru boyutlu tesislerde, yeterli güç ve aynı zamanda daha düşük gürültü emisyonları, daha fazla konfor ve işletme maliyetlerinde önemli bir azalma sağlar.

KLİMA UYGULAMALARINDA
Geleneksel elektronik pompaların aksine, EVOPLUS elektronik sirkülatörler, pompalanan sıvının sıcaklığının ortam sıcaklığından daha düşük olduğu klima sistemlerinde de kullanılabilir. Bu şartlarda kondensat, elektronik veya mekanik bölümlerin düzgün çalışmasını bozmamakla birlikte, sirkülatörün dış yüzeyinde oluşmaya eğilimlidir. Ünite, yoğuşmanın inşaat bileşenlerine zarar vermeden boşalmasına izin verecek şekilde tasarlanmış ve boyutlandırılmıştır.

SICAK SU SİRKÜLASYONU İÇİN UYGULAMALAR *
Bronz gövdeli SAN versiyon pompası, ikincil sıcak suyun sirkülasyonu için özel olarak geliştirilmiştir. Sabit sıcaklık çalışma modu, sirkülasyon borusundaki su sıcaklığını termostatik vanalar kullanmadan kontrol eder, böylece kullanıcı için gerekli su sıcaklığını muhafaza eder.

İNŞAAT ÖZELLİKLERİ
Dökme demir hidrolik bölümü ve ıslak rotorlu senkron motordan oluşan enbloc sirkülatör. Alüminyumda motor gövdesi. Son derece hassas tasarım ve pürüzsüz iç yüzeyler sayesinde yüksek hidrolik verim sağlayan kaydırma tipi pompa gövdesi. Basınç ve sıcaklık ölçümleri için dişli rakorlarla donatılmış flanşlı emiş ve boşaltma portları.
Tek versiyon, ısı kaybını ve / veya pompa gövdesi üzerinde kondens oluşumunu önlemek için yalıtım kapakları ile birlikte standart olarak tedarik edilir.
İkiz versiyonun yalıtımı, montajcı tarafından sağlanacaktır. Çalışmayı önlemek için kondens drenaj labirentlerini engellememek için özel dikkat gösterin.
Teknopolimerde pervane, pompa gövdesi tarafından yağlanan seramik rulmanlarda sertleştirilmiş paslanmaz çelik motor şaftı. Rotor koruyucu kılıf paslanmaz çeliktir. Karbon fiber kompozit seramik itme halkası, etilen propilen conta ve stator ceket. Kalıcı mıknatıslı senkron motor. İkiz versiyonu, çalışmadığı zaman ünite boyunca suyun sirkülasyonunu önlemek için tahliye portuna entegre edilmiş otomatik bir salıncak çekvalfine sahiptir; ayrıca, servis için iki motordan birinin çıkarılmasına izin vermek için standart olarak boş bir flanş tedarik edilir. Pompa gövdesinin standart çalışması PN ​​16'dır. Hem DN 80 hem de DN 100 PN 16 (8 delik) versiyonları istek üzerine sağlanabilir.

Sirkülatör koruma oranı: IP X4
İzolasyon Sınıfı: F
Standart voltaj: tek fazlı 220/240 V , 50 / 60Hz
Bu ürün Avrupa standartlarına uygundur EN 61800-3 - EN 60335-1 - EN 60335-2-5151

EVOPLUS KÜÇÜK TOPLUM SİSTEMLERİ İÇİN YAPI ÖZELLİKLERİ (ELEKTRONİK CİHAZ) *
EVOPLUS sirkülatörler NPT teknolojisindeki IGBT tabanlı bir cihazla kontrol edilir. Daha yüksek verimlilik ve dayanıklılık için en yeni nesil.
Spesifik özellikler şunları içerir:
o Sinüs dalga modülasyonlu PWM
o Tüm ses bandı gürültüsünü ortadan kaldırmak için yüksek taşıyıcı frekansı
o 2 özel 32 bit işlemciler:
biri
aşağıdaki işlevlere izin veren kullanıcı arabirimine adanmış motor kontrolüne  adanmış:
- start / stop control
- Ekonomi kontrol
- 0-10V analog sinyal kontrolü
- PWM sinyal kontrolü
- 4-20 mA analog sinyal kontrolü
-? T Sıcaklık sensörü sinyal kontrolü
- ModBus kontrol sistemlerine bağlantı. Bağıl modül ile isteğe bağlı Lonbus.
o Optimize uzay vektörü algoritması
o Alarm sistemi kullanılabilirliği
o Gösterge pompası çalışması
* Asocciadet işlemi aktif olduğunda mevcut giriş

Sezgisel ve işlevsel bir kullanıcı arayüzü, tüm kullanıcılar için kalibrasyon kolaylığı sağlar. Kontrol panelinde okunması kolay OLED ekran, üç kolay gezinme tuşu, cep telefonu alanındaki en son trendlere uygun bir açılır menü ve çok geniş bir fonksiyon yelpazesi, EVOPLUS sirkülatörlerinin gerçekten devrim niteliğinde ürünler olduğu anlamına gelir. Modern ve yenilikçi tasarımla birleştirilen güvenilir ve sağlam bir yapı, ürünü estetik açıdan da tamamlar.


TEKNİK ÖZELLİKLER
Çalışma aralığı: 3 ila 75,6 m³ / h, 18 metreye kadar kafa ile;
Sıvı sıcaklık aralığı: -10 ° C ila +110 ° C
Pompalanan sıvı: temiz, katı kirleticilerden ve mineral yağlardan arındırılmış, viskoz olmayan, kimyasal olarak nötr, suyun özelliklerine yakın. (maksimum glikol içeriği% 30).
Maksimum çalışma basıncı: 16 bar (1600 kPa)
Standart flanşlama: DN 32, DN 40, DN 50, DN 65, PN 6 / PN 10 / PN 16 (4 yuva), DN 80 ve DN 100, PN 6 (4 slot)
Minimum emme basıncı: değerler ilgili tablolarda verilmiştir.
Talep üzerine özel uygulamalar: DN 80, DN 100 PN 10 / PN 16 (8 delik)
Aksesuarlar: karşı flanşlar PN 10 DN 32 - DN 40 - DN 50 - DN 65 PN 6 DN 80 - DN 100
Elektromanyetik uyumluluk: EVOPLUS sirkülatörler standartlara uygundur EN 61800-3, C2 kategorisinde elektromanyetik uyumluluk açısından.
Elektromanyetik emisyonlar - Konut ortamı (bazı durumlarda muhafaza tedbirleri gerekli olabilir).
İletilen emisyonlar - Konut ortamı (belirli durumlarda kontrol tedbirleri gerekebilir).
